Cálculo de fundação em sapata rígida - Exercício 1
E – Dimensionamento da armadura

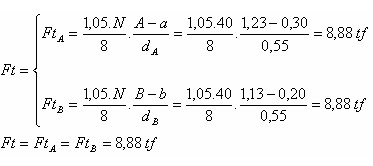

Para o dimensionamento da armadura de tração da sapata é preciso calcular a força de tração nas duas direções.

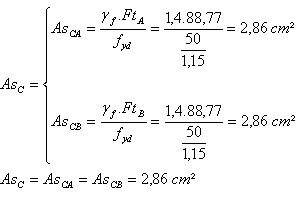

Cálculo da armadura de tração:
F – Detalhamento
Direção A – Adotar aço CA-50 Ø 6.3 mm
Cálculo do número de barras:
Cálculo da área de aço efetivo:
Cálculo do espaçamento:
Verificação:
Direção A - 10 Ø 6.3 - c / 11,4 cm – (3,10 cm²)
Direção B – Adotar aço CA-50 Ø 6.3 mm
Cálculo do número de barras:
Cálculo da área de aço efetivo:
Cálculo do espaçamento:
Verificação:
Direção B - 10 Ø 6.3 - c / 12,6 cm – (3,10 cm²)
